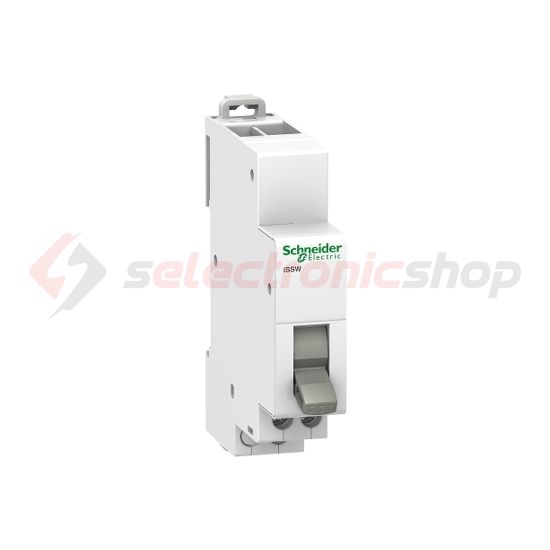

TermékleírásEz az Acti 9 iSSW egy lineáris kapcsoló, amelyet az elektromos áramkörök kézi vezérlésére használnak. Ez egy 3 állású kapcsoló 1 váltóérintkezővel (1 C/O). A fázistól elválasztott fal megosztható, így bármilyen típusú gyűjtősín használható hozzá. A csatlakozást szakaszos érintkezők egyszerűsítik. A csatlakozás meghúzási nyomatéka PZ1 csavarhúzó típus esetén 1Nm. Az Ue névleges üzemi feszültsége 250 V~. Az Ie névleges üzemi áramerőssége 20 A. Az üzemi frekvencia 50 Hz. A csatlakozóba legalább 0,5 mm² és legfeljebb 2x2,5 mm² közötti merev rézkábelek csatlakoztathatók. A csatlakozó lehetővé teszi a hajlékony vagy érvéghüvelyezett rézkábelekkel való használatot legalább 0,5 mm² ... legfeljebb 2x2,5 mm2 keresztmetszetig. A nyitott és zárt ciklusok száma (O-C) 30000. Az élettartam 30000 művelet az AC22 aktuális kategóriájával, cos phi=0,8 alatt. Szélessége 1 modul (2x9 mm-es osztásban). A méret (szélesség) 18mm × (magasság) 82mm × (mélység) 75mm. A szennyezési fok 3. 2-es típusú időjárásállóságú (relatív páratartalom 95% 55°C-on). A működési hőmérséklet -20°C és +50°C között van. A tárolási hőmérséklet -40°C és +70°C között van. Megfelel az IEC 60669-1 és az IEC 60947-5-1 szabványnak.
